舟山聯網工程500kV交流海底電纜三相的現場交流耐壓試驗

2020-03-25

熱烈祝賀海沃科技順利完成舟山聯網工程500kV交聯聚乙烯海底電纜三相現場交流耐壓試驗。

舟山500kV海底電纜長度17.7km,截面1800mm2,刷新了交聯聚乙烯絕緣電纜應用于海纜輸電工程的世界紀錄。

蘇州工業園海沃科技有限公司為本次超大容量試品交流耐壓試驗而研發制造的640kV/320A無局放變頻諧振試驗系統由8臺320kV/80A/26H/90min空芯式高壓諧振電抗器組成,系統局放<10pC,電流達320A,系統品質因數185;電源采用5臺推挽放大式無局放變頻電源并聯達到2 MW輸出,光纖信號進行同步控制,是推挽放大式無局放變頻電源多機并聯實現超大功率輸出的成功應用。



○ 項目于2017年8月簽訂技術協議。

○ 2017年11月完成首臺320kV/80A/26H/90min無局放高壓諧振電抗器的專家見證試驗。

○ 2017年12月完成五臺推挽放大式無局放變頻電源并聯2000kW輸出的專家見證試驗。

○ 2018年3月、4月、9月、10月在海纜廠家完成了兩根500kV/18.2km海底電纜的半成品及成品出廠交流耐壓試驗;試驗電壓580kV,高壓電流290A,系統品質因素>160。

○ 2019年1月2~3日,完成500kV交聯聚乙烯海底電纜現場三相交流耐壓試驗。試驗電壓493kV,高壓電流240A,系統品質因素>180。

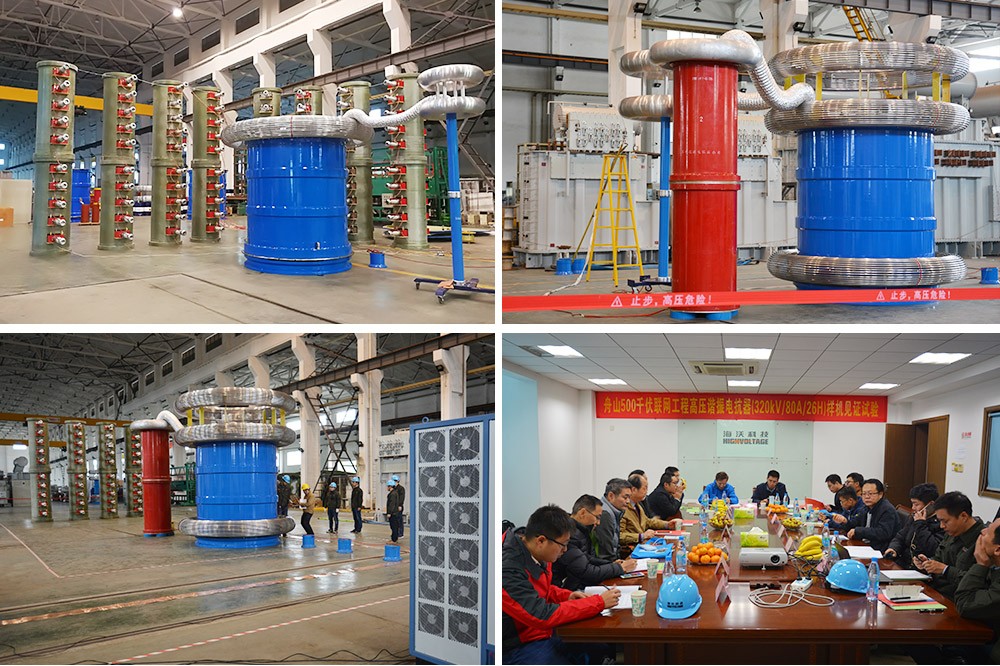

單臺電抗器專家見證試驗現場照片

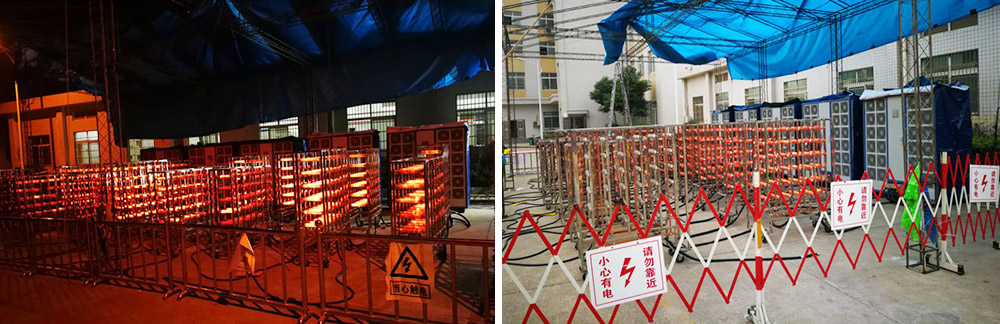

電源并聯專家見證試驗現場照片

海纜廠家進行海纜出廠試驗現場照片

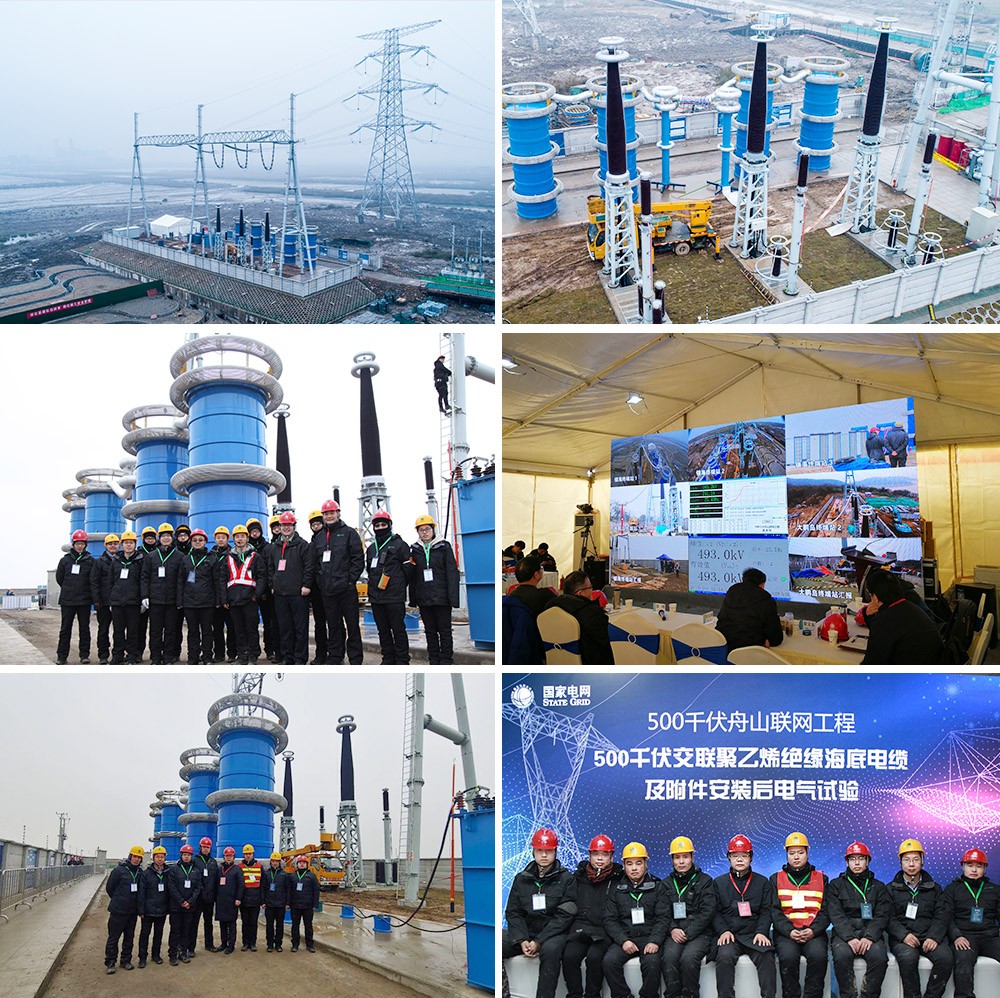

舟山500kV海纜現場試驗照片
