測量接地電阻

為了模擬單相接地故障,測試系統采用變頻電流源向一條電力線路注入測試電流,而把線路的遠端接地。之后對接地系統與楔入土壤中的接地樁之間的電壓進行測量,這個接地樁所楔入的位置靠近變電站周邊的圍欄。不斷增加接地樁與接地系統之間的距離并重復這個測量過程,直到所測量到的電壓值不再增加。對最后測量位置的電壓進行計算,計算出真實故障條件下的地電位上升值。


為了抑制干擾信號,傳統的測試方法采用了大功率的工頻信號注入。您也可以自由地選擇測試系統的信號頻率。注入高于或者低于工頻頻率的測試信號并實施銳截止濾波,就可以有效地抑制噪聲干擾。我們的測試系統就采用了這種技術,所以您只需要注入很小的測試電流就能夠獲得準確的測量結果。

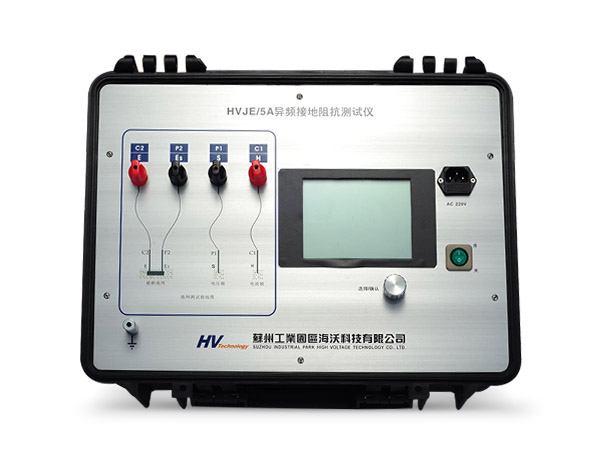

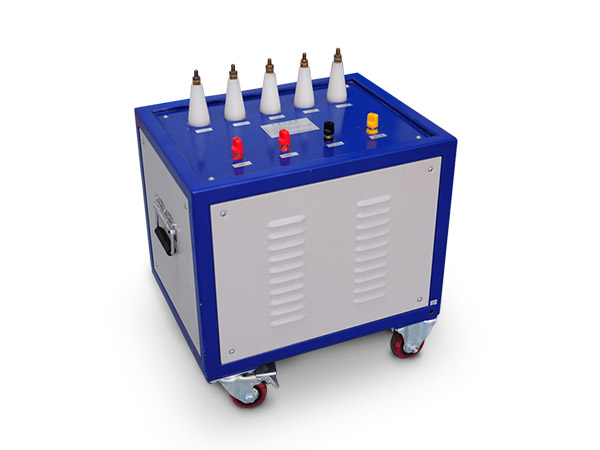

推薦解決方案
