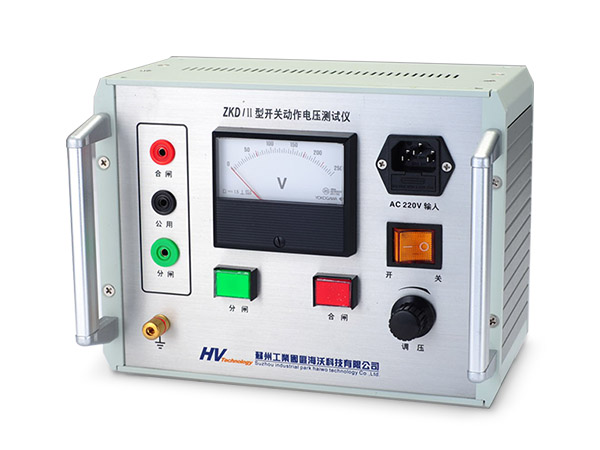

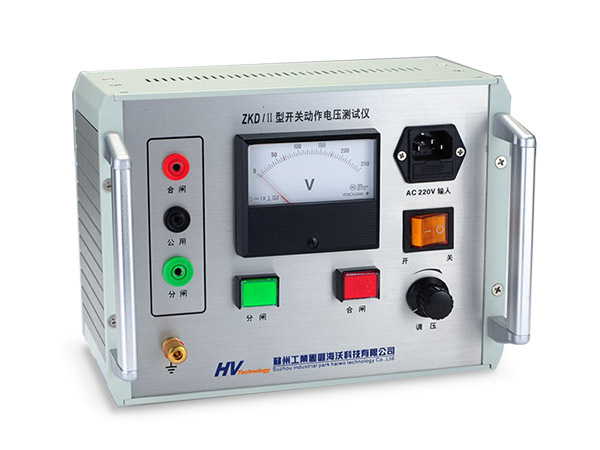

ZKD開關動作電壓測試儀

● 用于 10~500kV 高壓開關分、合閘動作功能及動作電壓的測量

● 連續輸出和點動觸發兩種功能

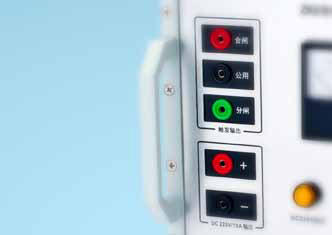

● 輸入、輸出完全隔離，確保人員設備安全


可連續（≤10min）輸出DC220V/10A，不影響變電所直流系統，為三相開關測速、同步等項目提供分合閘線圈用的獨立電源

連續輸出和點動觸發輸出，兩種直流電壓輸出方式進行試驗

輸入與輸出完全隔離，確保人員設備安全

體積小、重量輕，攜帶輕便

波紋系數小，動作電壓值測量準確度高

有零位保護、時間保護和過流保護



技術參數

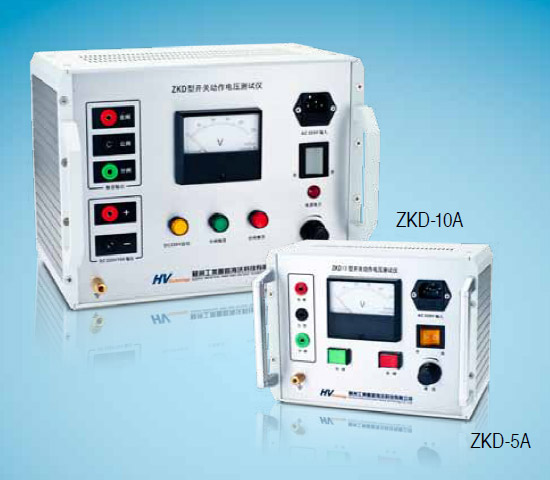

型號

ZKD-10A

ZKD-5A

工作電源

AC 220V±10%

AC 220V±10%

輸出電壓

DC 0～250V

DC 0～250V

輸出電流

DC 10A

DC 5A

電壓表精度

1.5%

1.5%

輸出電壓 點動

5～30S

1～3S

持續時間 常供

≤10min

無

紋波系數

＜1%

尺寸

300(L)x230(W)x180(H)mm

240(L)x180(W)x120(H)mm

重量

2.5kg

1.5kg
