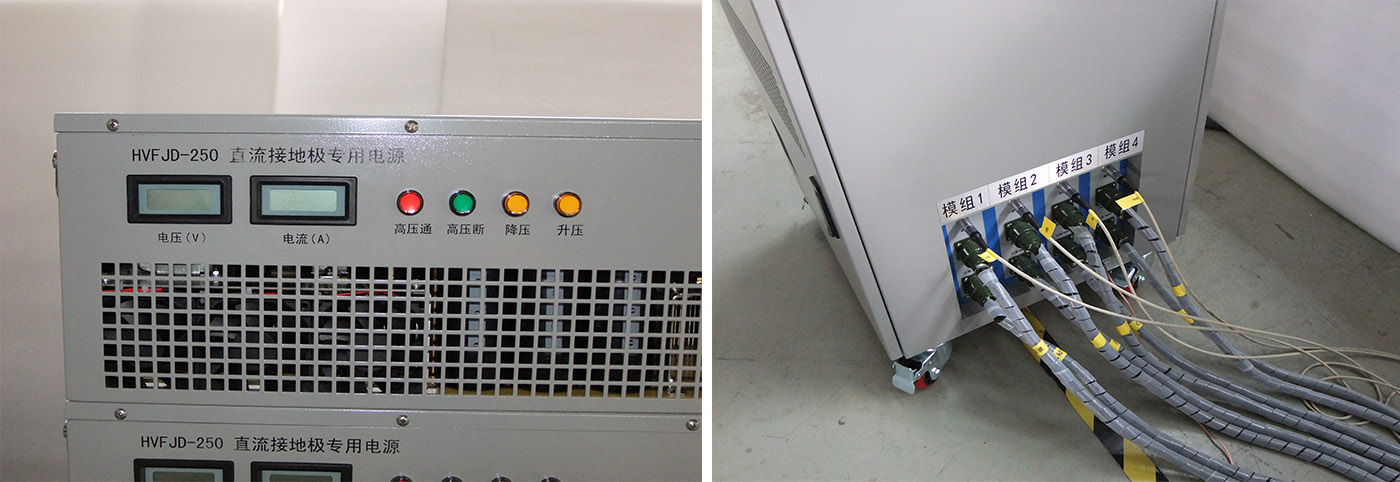

HVFJD型直流接地特性參數測試儀

設備簡介

● HVFJD型直流接地特性參數測試儀是通過專用的直流輸電接地極試驗電源注向電流極注入直流電壓，通過電壓、電流表采集電流、電壓信號進行直流接地特性參數試驗


主要特點

● 直流輸電接地極試驗電源為接地極試驗專門設計，由多個單元串并聯組合后輸出，可輸出直流、正負方波、可調占空比方波、正弦波輸出，能夠用于交流地網試驗

● 單個直流單元體積小、重量輕，方便現場移動，既可以單臺上直接控制，也可以多機組合使用

技術參數

 單個單元多個單元串并聯組合后
輸入電壓AC 380V±10%   50Hz
輸出電壓DC 0~250V
AC 0~150V		整體最 高輸出電壓DC1000V;AC 600V
輸出電流100A整體最 大輸出電流400A
輸出功率25kW最多支持16臺串并聯，最 大輸出功率達400kW
電壓測試量程自動切換，準確度：0.5%
電流測試量程自動切換，準確度：1.0%
其他直流輸出紋波：≦0.5%
輸出具備恒壓，恒流功能
