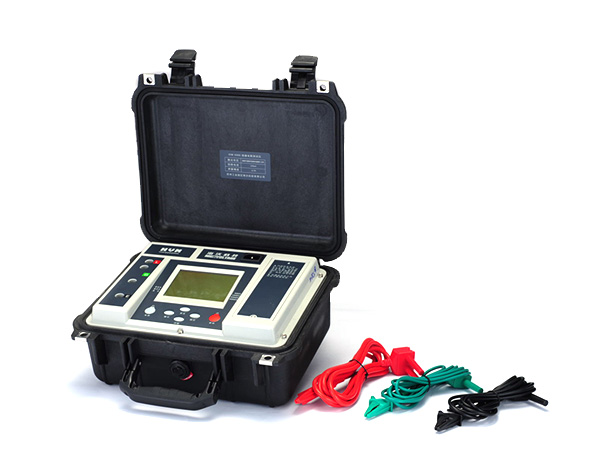

HVM-5000型絕緣電阻測試儀

● 抗強電磁場干擾，復雜高壓現場仍可準確測量

● 輸出電流大，短路電流達 6mA ，測量準確度高

● 交直流兩用，內附大容量電池，連續測量時間＞ 5 小時

● 高強度外殼，防水達 IP6 等級，防摔防震

產品介紹

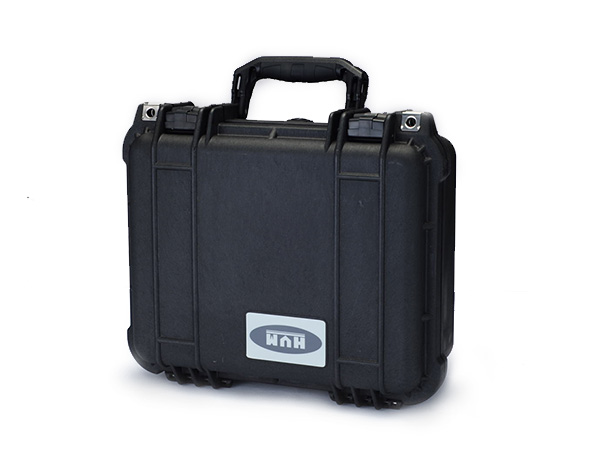

高強度外殼，防水達IP6級，防摔防震，適合各種復雜現場工作

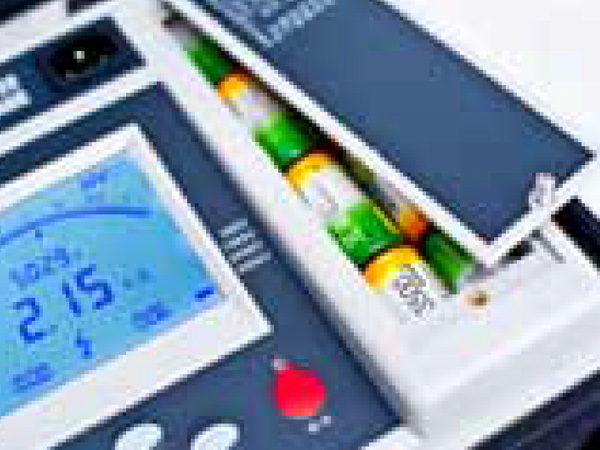

交直流兩用，內附2#鎳氫可充電電池，連續使用時間達5小時以上，自放電率低，可以長時間存放?，F(xiàn)場緊急情況下，可用普通2#電池替代


產品特點

● 抗干擾能力強，距離AC 200kV干擾源1.5米的情況下，仍然可以準確測量

● 500/1000/2500/5000V四個電壓檔位可選，500～5000V范圍內可50V步進加壓，進行絕緣診斷

● 輸出電流大，短路電流達6mA

● 可自動測量并計算吸收比和極化指數，同時測量試品電容量；判斷吸收比結果不合格，則自動轉入極化指數模式

● 具有防沖擊能力，試品擊穿或放電時能及時切斷電源，保護試品和儀器不受損

技術參數

輸出電壓

DC:500V，1000V，2500V，5000V



500～5000V范圍內可50V步進遞增

輸出電壓精度

誤差±2%±1V（0～30℃）

測量范圍

500kΩ～500GΩ

精度

±5%

1MΩ～50GΩ 測試電壓5000V

1MΩ～5GΩ 測試電壓500V

±20%

500kΩ～1MΩ 測試電壓5000V

50GΩ～500GΩ 測試電壓5000V

±20%

500kΩ～1MΩ 測試電壓500V

5GΩ～50GΩ 測試電壓500V

最 大短路電流

6mA

電容范圍

0.1uF～10uF

電容測量精度

±5%±0.03uF（0～30℃）

充電時間

＜1.5秒/uF,充電至5000V

放電時間

＜1秒/uF,放電后電壓小于50V

工作電源

AC 220V 50Hz
     DC 8節2號鎳氫充電電池；可連續測試16小時(1GΩ)
