干式空心電抗器絕緣缺陷檢測系統

● 全自動檢測干式空心電抗器缺陷的一體化成套設備——干式空心電抗器已成為故障率最高的一次設備

● 具有局部放電測試功能，測試匝間缺陷

● 與廣東電科院聯合研制，在廣東地區進行了近千臺現場試驗

產品介紹

● 自動檢測，并計算結果進行判斷；

● 周期性放電采用高壓電子開關，持續放電3000次/分鐘，每次放電電壓一致，在放電過程中放電電壓任意可調，不受環境影響；

● 高壓?jiǎn)卧捎弥蓄l倍壓方式，體積重量大大降低，利于現場操作；

● 高壓?jiǎn)卧涂刂茰y(cè)試單元采用光纖隔離，保證安全；

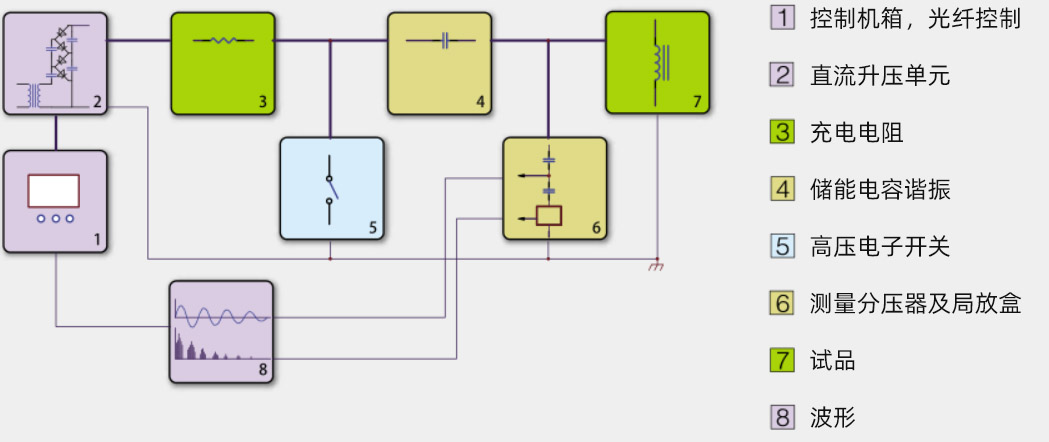

測試原理：由中頻倍壓回路產生直流高壓，經過充電電阻對儲能電容和干式電抗器進行充電，達到試驗電壓后，啟動高壓電子開關進行放電，充電電容（C）和干式電抗器（Lx）諧振，形成衰減振蕩，測量振蕩頻率、衰減率和局放量，判斷干式電抗器是否有絕緣缺陷；

技術參數
 HVDKJ-10系列HVDKJ-35系列
試品電壓等級10kV35kV
輸出電壓60kVpeak/ 42kVrms200kVpeak/140kVrms
頻率范圍10k~100kHz10k~100kHz
干抗范圍1mH~50mH1mH~50mH
工作電源AC220V 50~60HzAC220V 50~60Hz
電源功率1.5kVA4kVA
重量70kg(一體式)200kg(分體式，單件≤70kg)
